轴承内径表示方法

内径代号：一般情况下轴承内径用轴承内径代号（基本代号的后两位数）×5=内径(mm)，例：轴承6204的内径是04×5=20mm?。

常见特殊情况：

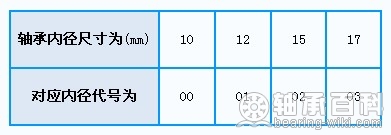

㈠ 当轴承内径小于20mm

㈡ 当轴承内径小于10mm，直接用基本代号的最后一位表示轴承内径尺寸；例：轴承608Z，用基本代号‘608’的最后一位8作内径尺寸，轴承608Z的内径为8mm。以此类推627的内径为7mm，634的内径为4mm。

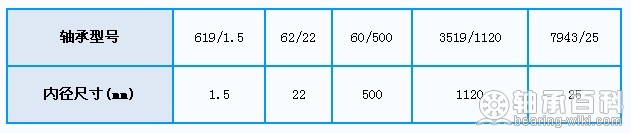

㈢ 轴承的内径不是5的倍数或者大于等于500mm，内径代号用斜杠‘/’隔开。另一种情况：有部分滚针轴承旧代号内径代号直接用‘/’隔开。这几种情况‘/’后边的几位数值为轴承内径尺寸。见下表示例：

以上是几种轴承内径常见的表示方法，国际上有些公司的代号都不尽相同；要以实际情况为准。具体要参考各种资料和各厂家样本。

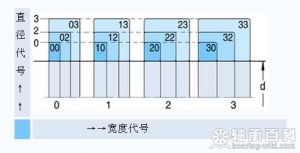

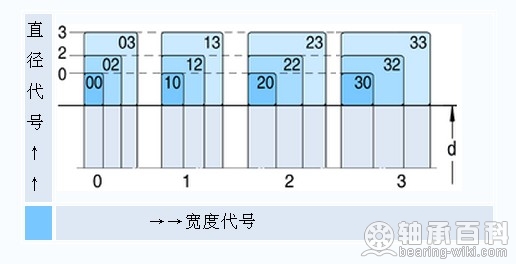

尺寸系列代号：用于表达相同内径但外径和宽度不同的轴承，见图。

外径系列代号：特轻(0,1),轻(2),中(3),重(4)

宽度系列代号：一般正常宽度为“0”,通常不标注。但对圆锥滚子轴承(7类)和调心滚子轴承(3类)等类型不能省略“0”

6010为轻薄系列，应用于轻载荷、高转速；6210是轻型系列，轻型负荷转速最合理，是应用面最广的类型；6310是中重型系列；6410是重系列，用于重载低速。中型和中重型应用最广，如各类机械传动部件、中小型电动机、流水线传送带、摩托车等等各种机械设备几乎都有用到这两种类型。

类型代号：应记住常用的轴承代号：3,5,6,7,N五类，对应老代号为7，8，0，6，2类。.

公差等级代号见表:

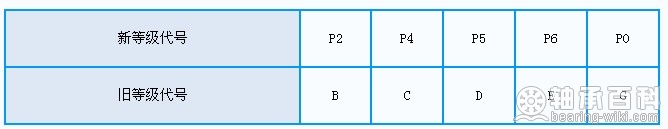

向心轴承和角接触球轴承分五级见下表（高→低）

公差等级

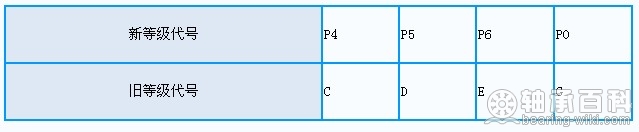

圆锥滚子轴承分四级见下表（高→低）

公差等级

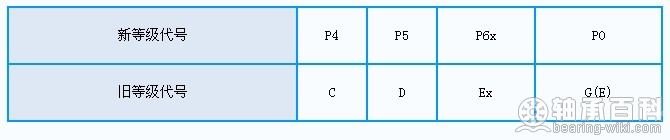

推力球轴承分四级见下表（高→低）

公差等级

如需要较高公差级别的轴承，可根据GB307标准规定选用适合的公差等级轴承。

游隙代号：游隙代号分六级以/C1 /C2 /C3 /C4 /CM为代号，CM为电机用轴承游隙组，其他游隙组数值越大游隙就越大； C0为基础组游隙不标注。选择轴承游隙要充分考虑轴承安装孔和轴承与轴的配合公差及温度，详请参考GB/T4604标准或咨询亚瑞公司相关工作人员。

代号方法示例：

例①6308　　6--深沟球轴承，3--中系列，08--内径d=40mm，公差等级“O”级、游隙组为“0”组都不标注；

例②N105/P5　　N--圆柱滚子轴承，1--特轻系列，05--内径d=20mm，公差等级为5级，游隙组为“0”组不标注；

例③7214C/P4　　7--角接触球轴承，2--轻系列，14--内径d=70mm，C--公称接触角α=15°，P4--公差等级为4级，游隙组为“0”组；

例④30213　　3--圆锥滚子轴承，0--正常宽度(0不可省略)，2--轻系列，13--内径d=65mm，公差等级为0级，游隙组为“0”组；
