YRT转台轴承

1.产品特点

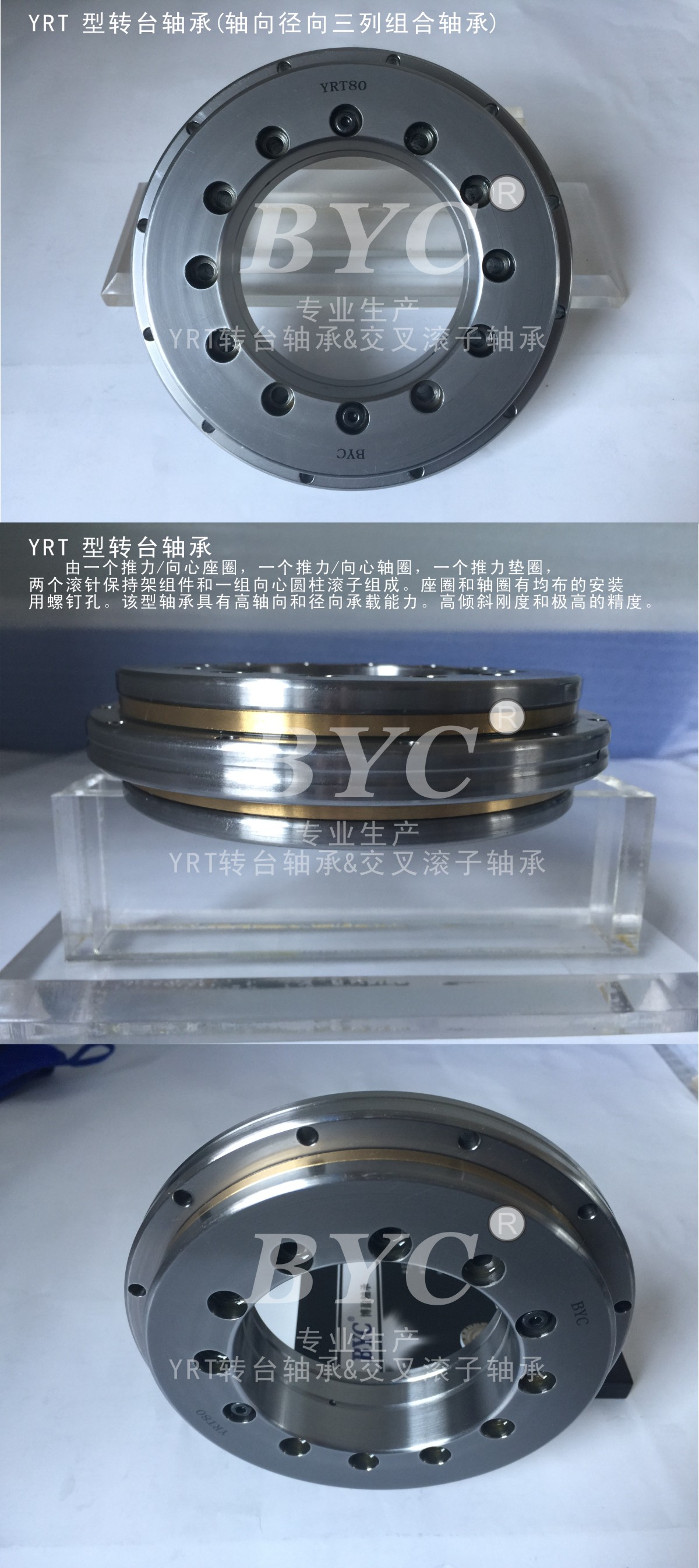

   YRT转台轴承 由一个推力/向心座圈，一个推力/向心轴圈，一个推力垫圈，两个滚针保持架组件和一组向心圆柱滚子组成。座圈和轴圈有均布的安装用螺钉孔。该型轴承具有高轴向和径向承载能力。高倾斜刚度和极高的精度。适用于回转工作台，卡盘和铁刀头以及测量和实验中的轴承配置。该型轴承对与之相配的设备零件的要求也较高。安装时需控制安装螺钉的扭紧力矩。

2.系列型号

点击以下链接查看详细参数

YRT50（YRTC50-XL）  YRT80(YRT80-TN)(YRT80-TV)  YRT100(YRTC100-XL)

YRT120(YRTC120-XL)  YRT150(YRTC150-XL)  YRT180(YRTC180-XL)

YRT200(YRTC200-XL)  YRT260(YRTC260-XL)  YRT325(YRTC325-XL)

YRT395(YRTC395-XL)  YRT460(YRTC460-XL)  YRT580(YRTC580-XL)

YRT650(YRTC650-XL)  YRT850(YRTC850-XL)  YRT950(YRTC950-XL)

YRT1030(YRTC1030-XL)  YRT1200(YRTC1200-XL)

3.应用领域

数控机床-数控转台-数控立车-精密回转台-检测仪器-精密设备

4.图纸下载

YRT转台轴承三维模型下载|三维转台设计资料|BYC专业资料提供|Stp格式 点击下载

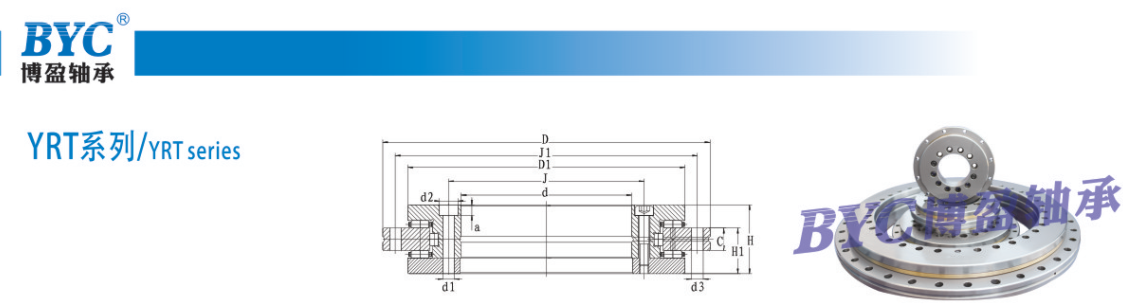

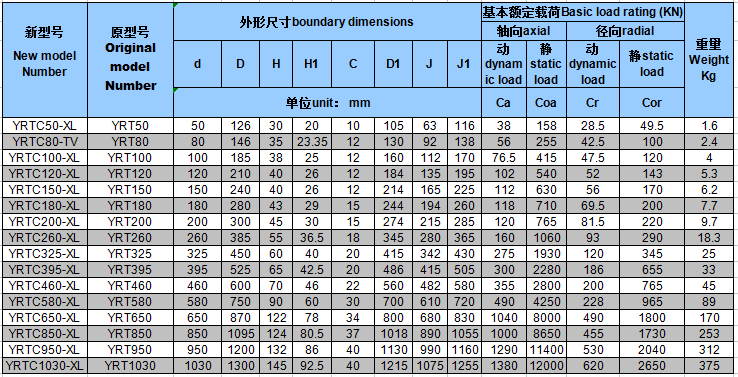

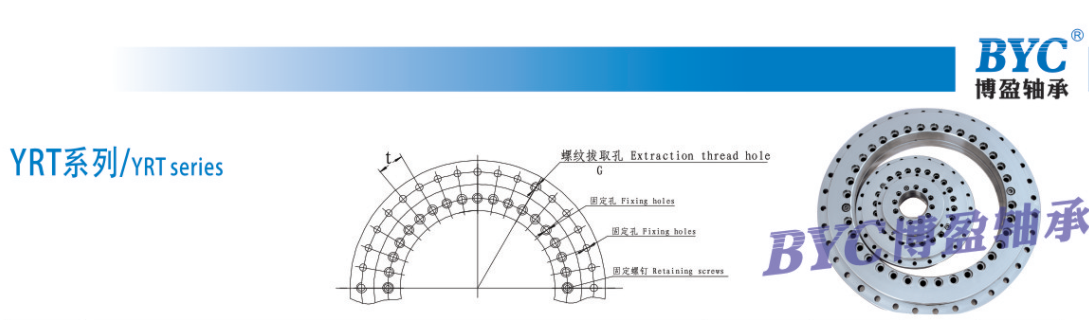

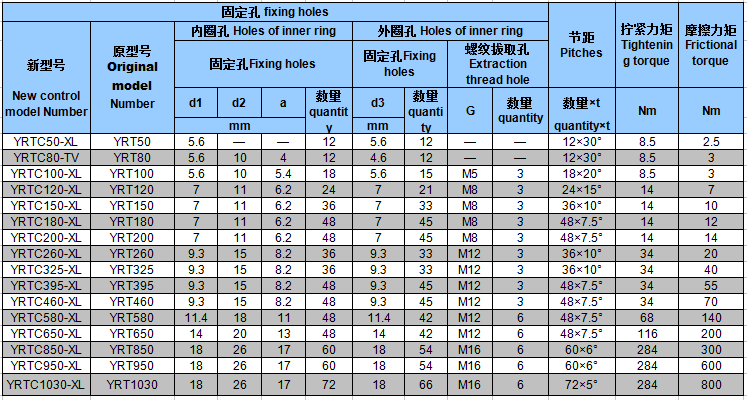

5.参数表

6.安装说明

设计与安装

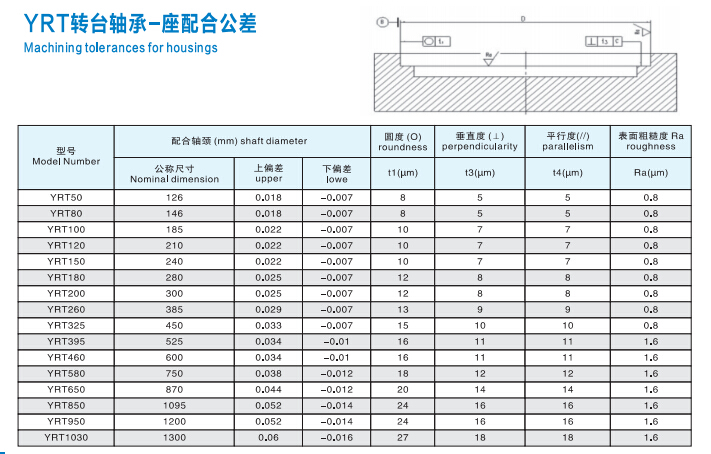

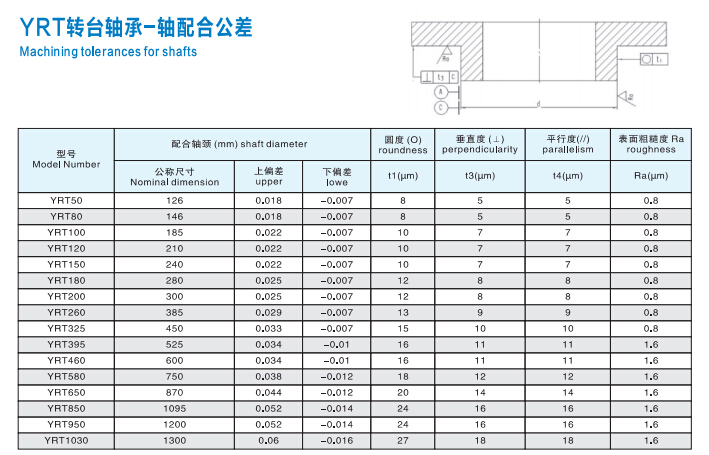

l 对配合结构的要求见-图一

运输时固定螺钉保护轴承零件，为了较易定心安装，安装时固定螺钉可以松开，安装后固定螺钉应再拧紧或者最好用定位螺钉替换固定螺钉。

l 有或无附加支撑环都可安装L-截面环2

a) 无支撑环的，轴承代号YRT

b) 用 L-截面环支撑环的，轴承代号YRT…VSP, L-截面环的整个表面都必须得到支撑。

l 装配力只能通过被安装的轴承套圈进行传递，绝不能通过滚动体传递。

l 定位螺钉应用扭力扳手以呈十字交叉的形式来拧紧见-图二。

l 安装和拆卸式不要分开或交换轴承零件。

l 启动摩擦力矩是尺寸表中所列轴承摩擦力矩的3~3.5倍。

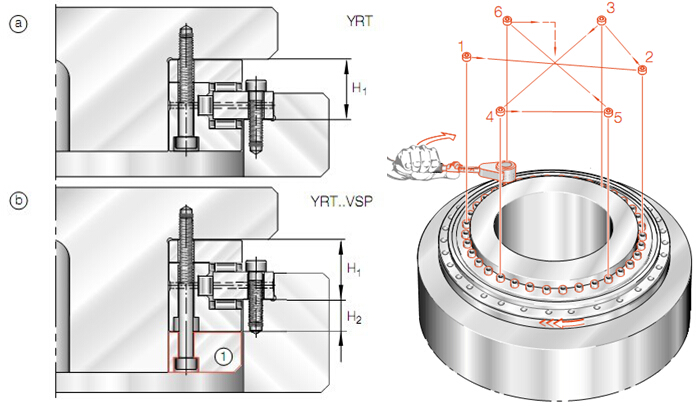

                              图一                              图二

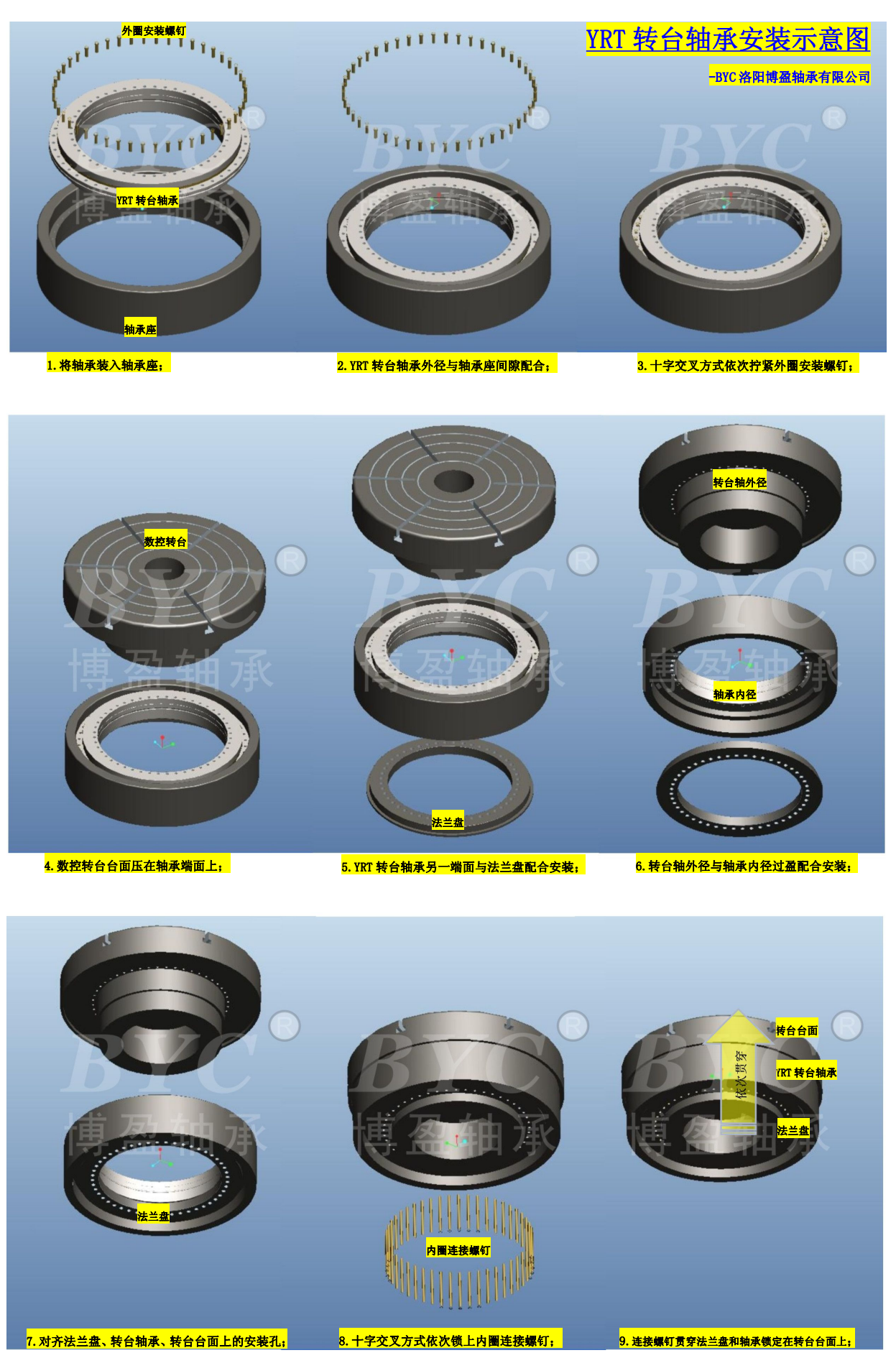

7.安装实例
