滚动轴承的主要类型、特点和代号
接触角 a ——外圈与滚动体接触处的法线与垂直于轴线的平面的夹角。
类型——按承载方向:
向心轴承—— a= 0 , 主要承受径向载荷, 可受一定 Fa , 如深沟球、 圆柱滚柱轴承等, 1 、 4 、 6 、 N 、 NA 、 2 调心滚子等
推力轴承—— a= 90 , 5 (推力球) , 8 (推力圆柱滚子)
向心推力轴承—— 0<a< 90 0 : 0 < a < 45 0 —向心角接触轴子( 0 、 3 、 7 )45 < a < 90 —推力角接触轴承, 2 (推力调心滚子轴承)
按滚动体形状:1.球 ~ ——承载能力低,极限转速高 2.滚子 ~ ——承载能力高,极限转速低
注意代号结构特点:承受载荷的大小,方向,极限转速高低,是否有调心性能等 特别注意最常用几种
①深沟球轴承(向心球轴承)—— 6 ( 0 )主要承受径向载,也可受一定双向轴向载荷, f 小精度高,结构简单,价格低,最常用。
②调心球轴承( 111 ) (调心滚子( 2 、 3 ) )——主要承受径向载荷,也可承受较小的双 向轴向力,能自动调心,适于轴的刚性较差的场合。
③圆柱滚子轴承—— N ( 2 )只能承受径向载荷,不能承受轴向载荷,承载能力大,支 承刚性好,外圈或内圈可以分离,或不带内外圈,适于要求径向尺寸较小的场合。
④角接触球轴承—— 7 ( 6 ) 能同时承受径向载荷和单向轴向力, 接触角 40 , 25 , 15 , 越大,承载 Fa 能力越高,为承受双向轴向力应成对使用,对称安装。
⑤圆锥滚子轴承—— 3 ( 7 ) 能同时承受径向载荷和单向 Fa , 越大, 承受 Fa 能力越大, 承载能力高于角接触球轴承,但极限转速稍低,外圈可分离,一般应成对使用,对称安装, 但安装调整比较麻烦。
⑥推力球轴承—— 5 ( 8 ) 单向推力球轴承 51000 —只能受单向 Fa ; 双向推力球轴承 52000 —能承受双向 Fa 。不能受 Fr ,且极限 n j 转速较低,高速时,由于离心力较大,钢球与保持 架磨损发热较严重。
⑦滚针轴承,↑ Fr ,承载能力较高
∴高速时用深沟球轴承或角接触球轴承代替。
另:注意优化选用深沟球轴承!
滚动轴承类型和尺寸规格繁多, 为便于设计和选用, 标准规定了用代号表示滚动轴承的 类型、尺寸、结构特点及公差等级等。

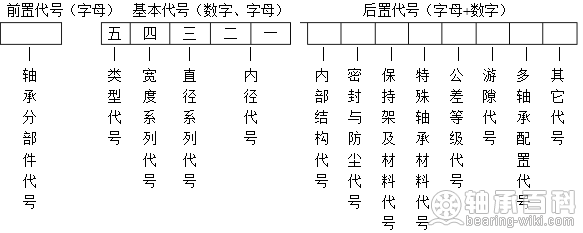

国家标准: GB/T272-93 (向 ISO 靠) (替代 GB272-88 ) ,滚动轴承代号的构成见表
——表示轴承的内径、尺寸系列和类型,最多为五位
( 1 )轴承类型——基本代号右起五位用数字或字母表示(尺寸系列代号如有省略,则 为第 4 位, )或基本代号左起第一位。重点: 6 —深沟球 ~ ; 3 —圆锥滚子 ~ ; 5 —推力球 ~ ; 7 —角接触球 ~ ; 1 —调心球; N —圆柱滚子 ~ 。
( 2 )尺寸系列——表示轴承在结构、内径相同的条件下具有不同的外径和宽度,基本 代号右起三、四位。 宽度系列——右起第四位——某些宽度系列 (主要为 0 系列和和正常系列) 代号可省略, 详见表中带()的代号。 直径系列——右起第三位——相同内径,不同直径系列轴承的尺寸对比。
( 3 )轴承的内径——基本代号右起一二位数字。
a)d=10, 12, 15, 17mm 时 代号 00 01 02 03
b) 内径 d=20~480mm ,且为 5 的倍数时 代号 =d/5 或 d= 代号× 5(mm)
c)d<10mm ,或 d>500mm ,及 d=22 , 28 , 32mm 时 代号 / 内径尺寸( mm )
——表示轴承的分部件,用字母表示。
L ——可分离轴承的可分离内圈或外圈如 LN207
K ——轴承的滚动体与保持架组件 K81107
R ——不带可分离内圈或外圈的轴承,如 RNU207
NU ——表示内圈无档边的圆柱滚子轴承
WS 、 GS ——分别为推力圆柱滚子轴承的轴圈和座圈,如 WS81107 、 GS81107 。
——反映轴承的结构、公差、游隙及材料的特殊要求等,共 8 组代号。
( 1 )内部结构代号——反映同一类轴承的不同内部结构 例: C 、 AC 、 B ——代表角接触球轴承的接触角 15 , 25 和 40 , E 代表增大承 载能力进行结构改进的增强型等,如 7210B , 7210AC , NU207E
( 2 )密封、防尘与外部形状变化代号 — RS ——一面有骨架式橡胶密封圈(接触式) — RZ ——一面有骨架式橡胶密封圈(非接触式) — Z ——一面有防尘盖 例: 6210-2RS — FS ——一面有毡圈密封 字母前加数字 2 ,则说明是两面有 ~ R 、 N 、 NR ——轴承外圈带有止动挡边、止动槽、止动槽并带止动环,例: 6210N
( 3 )轴承的公差等级 精度高 ————————————→低 公差等级 2 4 5 6 6X 0 代号 新标准 /P2 、 /P4 、 /P5 、 /P6 、 /P6X 、 /P0 旧标准 B C D EX E G ——普通级可省略
( 4 )轴承的径向游隙 游隙 小 ————————→大 游隙组别 1 , 2 , 0 , 3 , 4 , 5 代号 /C1 、 /C2 、 /C3 、 /C4 、 /C5 C1 、 C2 ——小游隙组; 0 ——不标(基本游隙) ; C3 、 C4 、 C5 ——大游隙组
( 5 )保持架代号 表示保持架在标准规定的结构材料外,其他不同结构型式与材料。
A 、 B 分别表示外圈引导和内圈引导 J ——钢板冲压 Q ——青铜实体 M ——黄铜实体 N ——工程塑料
其他在配置、振动、噪声、摩擦力矩、工作温度、润滑等方面的特殊要求的代号表示见 标准 GB/T272-93 ,或厂家的说明。
