金斯伯雷轴承

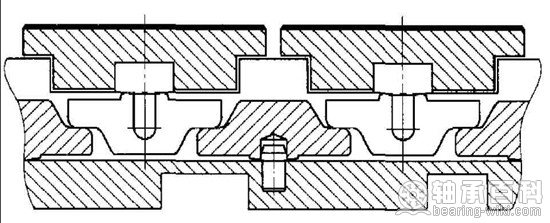

金斯伯雷轴承结构特点是层叠式自动平衡推力的轴承，是由若干个止推块组成。止推块下垫有上水准块、下水准块、基环，相当于三层零件叠放在基环上，止推块与水准块之间通过球面支点接触。其工作原理：当各个止推块载荷不同时，就会引起轴承的不平衡，因止推块受力不均就要偏转，此时可通过上、下搭接的水准块，自动调节每个止推块上的载荷，直到每个止推块上的载荷相同，轴承重新建立平衡为止。即在转轴有较大的挠度及支点转角的情况下，各瓦块位置能随之平衡而产生均匀的油膜压力。

金斯伯雷轴承

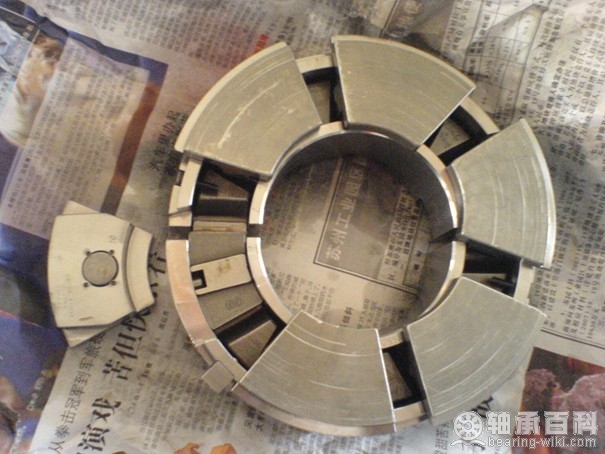

     金斯伯雷推力轴承的典型结构。其主体由瓦块、上下摆动的水准块、承载盘和控油环等组成。润滑油自承载盘底部槽口进入轴承内腔，通过瓦块间的空隙和止推盘旋转带入止推瓦块承压面，并由离心力将油带至外圆周，再经控油环上部的排油孔流到轴承体外排出。
